Основные параметры, которые определены в ГОСТ 78-2004, приведены ниже. Важно, что в нем описаны характеристики для шпал, используемых на железных дорогах с шириной колеи 1520 мм .
Основные типы и размеры шпал
Стандарт определяет три типа шпал, которые различаются по размерам и, соответственно, по назначению. Вся продукция имеет длину 2750 мм, а ключевое отличие — в толщине и ширине .
| Тип шпалы | Назначение | Толщина (h), мм | Ширина верхней пласти (b), мм | Ширина нижней пласти (b'), мм |
|---|---|---|---|---|
| I | Для главных путей 1-го и 2-го классов с высокой интенсивностью движения | 180 ± 5 | 150 | 250 |
| II | Для главных путей 3-го и 4-го классов, станционных и подъездных путей | 160 | 130 | 230 |
| III | Для малодеятельных станционных и подъездных путей 5-го класса | 150 ± 5 | 105 | 190 |
Требования к материалам и качеству
ГОСТ предъявляет строгие требования к древесине и качеству изготовления:
-
Породы древесины: Шпалы разрешено изготавливать из хвойных пород: сосны, ели, пихты, лиственницы, а также из березы .
-
Допустимые пороки: Стандарт жестко ограничивает допустимые дефекты древесины (сучки, трещины, гниль) в зависимости от зоны шпалы. Например, в зонах укладки рельсовых подкладок размер здоровых сучков не должен превышать 60 мм, а гнилые сучки — 10 мм .
-
Геометрия: Верхняя и нижняя пласти должны быть параллельны, торцы опилены перпендикулярно продольной оси, а боковые стороны — перпендикулярны пластям. Предельный скос пропила — не более 20 мм .
🛠️ Подготовка к пропитке
Это ключевой этап, который напрямую влияет на долговечность шпал. Стандарт устанавливает, что:
-
Шпалы перед пропиткой должны быть глубоконаколотыми для лучшего проникновения антисептика. Наколка может не производиться только по согласованию с заказчиком .
-

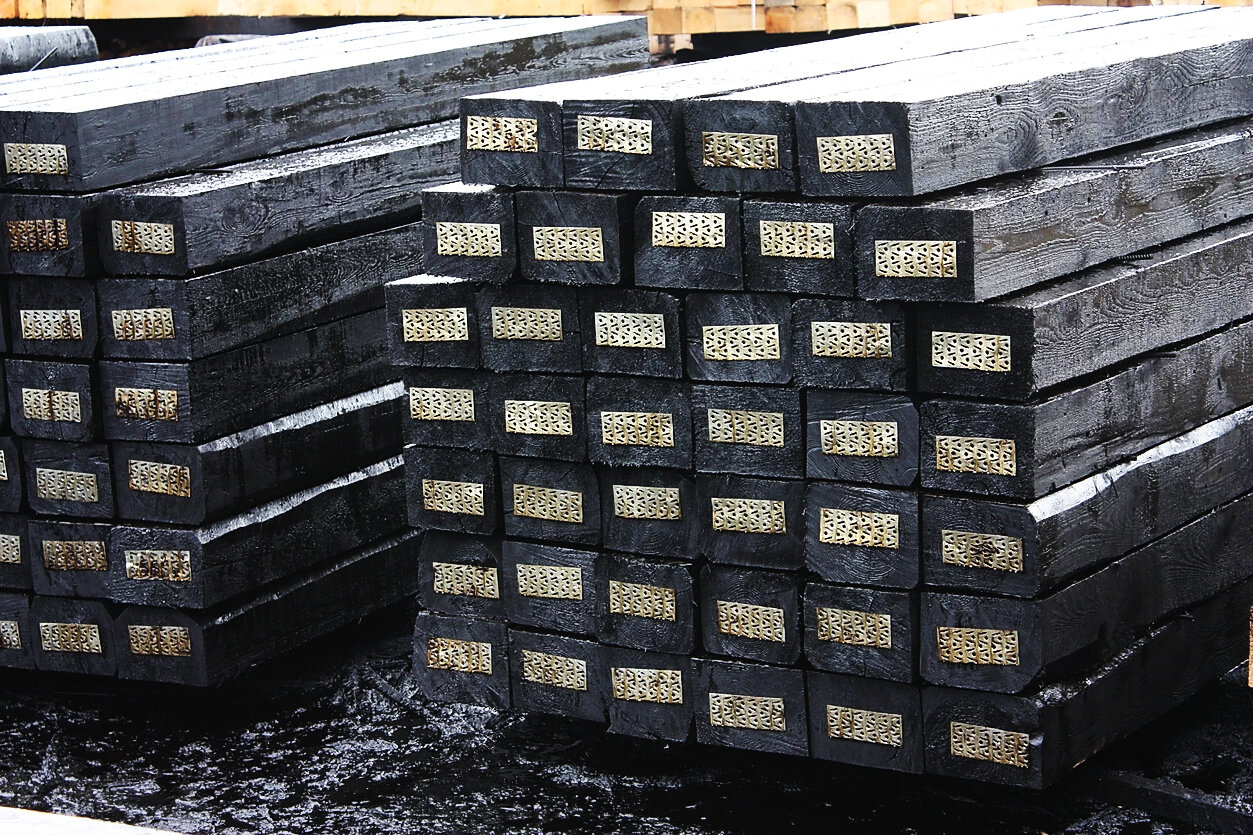

После сушки, но до пропитки, шпалы должны быть укреплены от растрескивания (например, металлическими скобами) .
-
Качество пропитки и нормы поглощения защитных средств должны соответствовать требованиям ГОСТ 20022.5 .
Важный нюанс
Нормы пропитки, указанные в ГОСТ 20022.5, напрямую связаны с породой древесины. Например, общее поглощение для сосновых шпал должно быть не менее 108 кг/м³, а для еловых и пихтовых — не менее 85 кг/м³ . При этом глубина пропитки в зоне наколов должна составлять не менее 60 мм .
Если ваша компания работает по новому ГОСТ Р 58615-2019, рекомендую изучить его отдельно для полной уверенности в соответствии вашей продукции актуальным требованиям.
