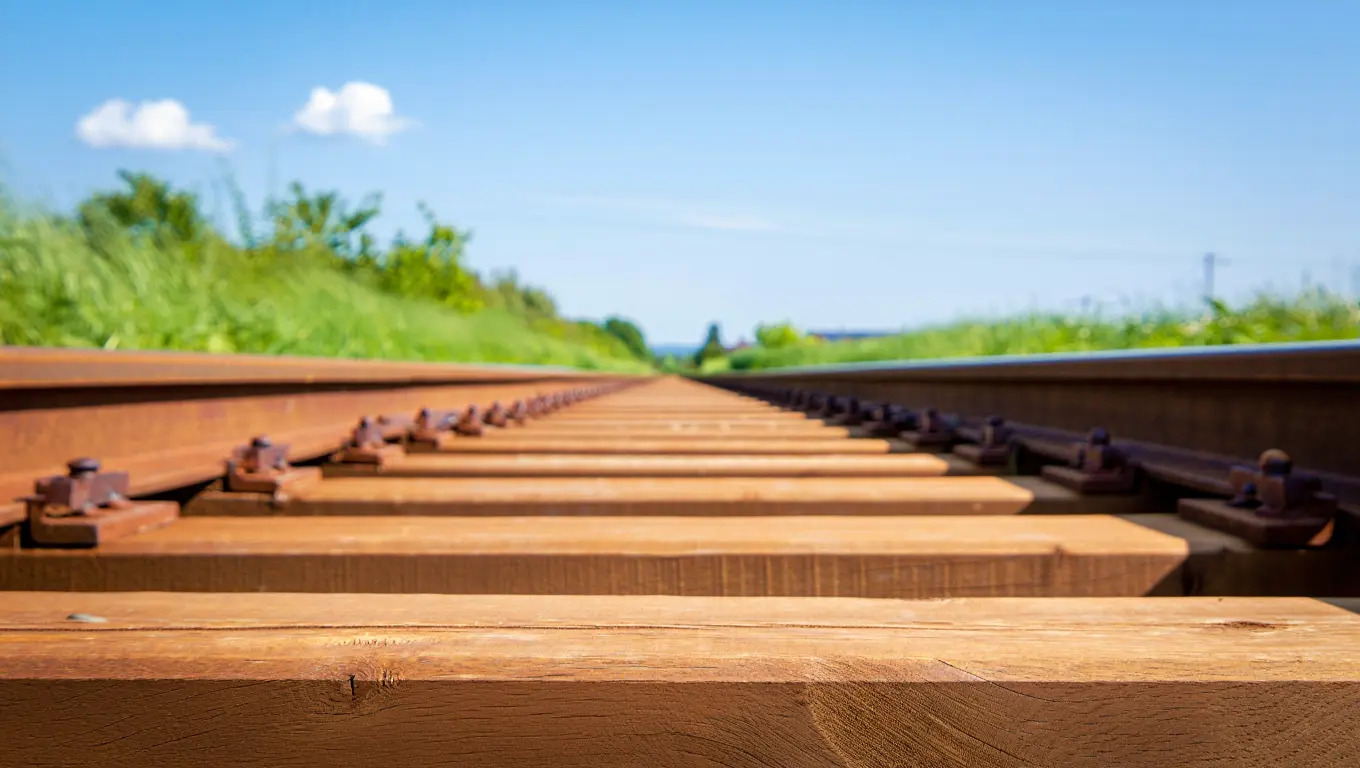

Устройство железнодорожного пути с деревянными шпалами

Основная конструкция выглядит так:

• Рельсы — это верхние направляющие элементы, по которым движется подвижной состав.

• Шпалы — это поперечные опоры, расположенные под рельсами . Они:

  • Соединяют рельсы в рельсовую колею, обеспечивая постоянную ширину пути.

  • Воспринимают давление от рельсов и распределяют его на нижний слой .

  • Обеспечивают упругость пути, что важно для плавного хода поездов .

• Балластный слой — это "подушка" из щебня или гравия, на которую укладываются шпалы. Он гасит вибрации и обеспечивает отвод воды от шпал .

• Земляное полотно — это подготовленное грунтовое основание, на которое насыпается балласт.

Почему именно деревянные шпалы?

Ваша компания производит именно деревянные шпалы, и у них есть ряд важных преимуществ, объясняющих их популярность в России :

• Упругость: они гасят удары и вибрации от проходящих поездов, что защищает и рельсы, и подвижной состав.

• Простота в обработке: им легко придать нужную форму и просверлить отверстия под крепления.

• Диэлектрические свойства: дерево не проводит ток, что необходимо для работы автоматических систем сигнализации (рельсовых цепей).

• Хорошее сцепление с балластом: шпалы надежно лежат на щебеночной подушке.

• Малая чувствительность к перепадам температур: в отличие от бетона, дерево не трескается от сильных морозов и жары.

Главный недостаток деревянных шпал — подверженность гниению. Именно поэтому их пропитывают антисептиками, такими как креозот или элемсепт, в автоклавах под высоким давлением (метод "вакуум-давление-вакуум") . Этот процесс, о котором вы упоминали, многократно продлевает срок их службы (от 7 до 40 лет) .

Классификация и укладка

Как вы и указываете, деревянные шпалы делятся на типы в зависимости от назначения:

• Шпалы I типа: используются на главных путях с высокой интенсивностью движения .

• Шпалы II типа: применяются на станционных и подъездных путях .

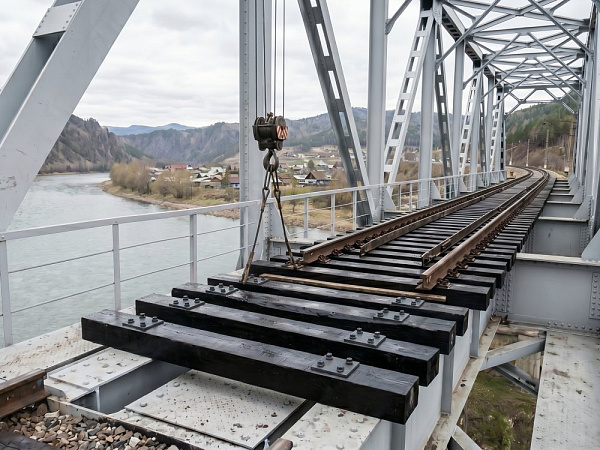

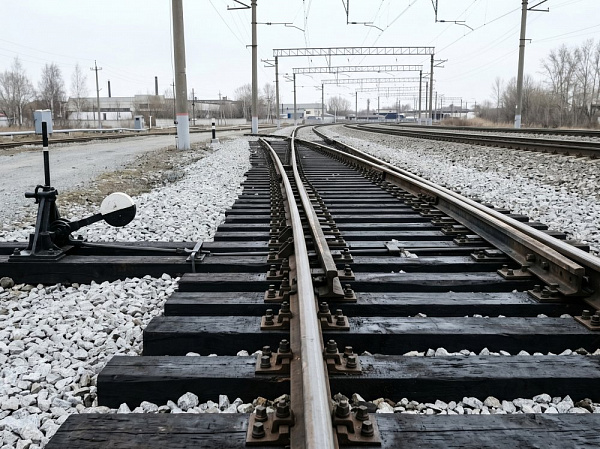

Кроме того, существуют переводные брусья для стрелочных переводов и мостовые брусья для укладки на мостах .

Количество шпал на километре пути (эпюра шпал) строго регламентируется . Например, на прямых участках и в кривых большого радиуса может укладываться 1600 или 1840 шпал на 1 км, а на крутых поворотах их число увеличивают до 2000 для повышения устойчивости пути .

Сборка и защита

Шпалы не просто лежат под рельсами. Вся конструкция собирается в единое целое с помощью специальных рельсовых скреплений (болтов, клемм, подкладок) . Эти элементы обеспечивают плотное прилегание рельсов к шпалам и устойчивость пути.

Дополнительно, для защиты древесины от рассыхания и растрескивания, торцы шпал могут укреплять металлическими скобами или обвязкой проволокой .
